GazeboのSDFをできるだけ試してみる
地味オブ地味.
ROSとかで基本的な動作はできたけどここにGazebo上で机とか置てえな…って時ございますよね?
GUIから置けばいいんですが自動生成されるコードはあんまり美しくない…
ので私はXMLを一から書きます.
ロボットの制御で採用(Gazeboで採用)されているのはSDFという方式です.
というわけで需要があるかは知りませんが,SDFの属性を試せるだけ試してみましょう.
まず
まず基本はこのような感じになります.これをGazeboで起動してもなんにも起こりません.
<?xml version="1.0"?> <sdf version="1.5"> </sdf>
子属性は
続きはどんどん書いていきます.
Gazebo8.0リリース記念
リリースされました. というわけで所感をまとめていきます.
ハイライトは以下の通りです
- Plotting Utility
- Video Recording
- QT5 support
- Visual markers
- Improved quadcopter simulation
- Import OBJ files
- Generalization of Actor animations
- Migration to Ignition-math
ちょいちょい前と書いてたことと変わってますね.
GUI面
まずは見た目を見てみましょう.
Gazebo7.5.0
Gazebo8.0.0
まあ,あんまり変わってないです.ボタンが増えたかな?
というわけで次
Plotting Utility
モデルの状態などをプロットして逐次見ることができる機能.
[window] → [plot] または 右上にあるグラフのアイコンをクリック. または Ctrl+p
で起動します.
こんな感じの画面が出てきます.
デフォルトではx軸がsim_time(シミュレーション内の時間)で,y軸が空です.
ではなんか適当に動かしてみましょう.
turtlebot君を等速直線運動させました
前に進んでいる様子が見れますね.
このグラフをpdfにしたり,移動をcsvにできるみたいですが今表示されている範囲しか値がとれず 逐次更新される形式でもないみたいです.
逐次にできれば結構使えそうですけどねぇ.
Video Recoding
ほぼ,文字通り. 右上のほうのビデオボタンをクリックして録画を開始,停止する.
mp4,ogv,v4lに対応.
mp4以外よく知らない.
Qt5 Support
QtとはGUIのツールキットです. Qt5への以降が行われています.
私はQtに詳しくないので(教えて偉い人) GUI自体に現れているかは分からないですが
APIを作成する際のC++のヘッダファイルには違いがありました. インストール方法にもよりますが
/usr/include/gazebo-<version>/gazebo/gui/qt.h
を見比べますと
gazebo7.5.0
#include <QtGui> #include <QX11Info> #include <QWidget> ...
gazebo8.0.0
#include <QtCore/QtCore> #include <QtCore/QPoint> #include <QtCore/QPointF> #include <QtCore/QSignalMapper> #include <QtGui/QBitmap> #include <QtGui/QDrag> #include <QtGui/QPainter> #include <QtGui/QResizeEvent> #include <QtGui/QStandardItem> #include <QtGui/QVector3D> #include <QtGui/QWindow> #include <QtWidgets/QAction> #include <QtWidgets/QApplication> #include <QtWidgets/QButtonGroup> #include <QtWidgets/QCheckBox> #include <QtWidgets/QColorDialog> #include <QtWidgets/QComboBox> ...
定義の仕方に違いがあり,どうも調べるとちゃんとQt4からQt5の書き方に変わっているみたいです.
詳しくないので間違っていたらごめんなさい.
Visual markers
シミュレーションに影響しない(衝突したりしない)マーカーの作成できるそうです.
C++でAPIを書くかgz marker <command>
でできるそうです.
Gazeboを起動後
gz marker -m 'action: ADD_MODIFY',type: TEXT, text:"Hello World!!", id: 2, scale: {x:1.2, y:1, z:2.1}
をするとこんな感じ.
なぜか位置調整ができなくて裏側から見てますが.
残りは次回にします.
Gazebo 8.xリリースして何が変わるのか
さて,OSRFからGazebo8.0が2017年1月25日にリリースされます(予定).
何が変わるのかちょっと見てみましょう.
変更点
- GUI plotting utility and system instrospection
- GUI model editor
- Generalization of Actor animations
- QT 5 support
- Import OBJ files
- Support for Wind
- Quadcopter simulation
- Built-in video recording
Windowsのサポートがまた消えているでござる…. ちなみにもともとGazebo7.0のときに予定に書いてありましたけどね…繰越しまくりである.
何も言わずに変えてくるのでこれももしかすると確定ではないかも.
軽い説明
基本的にはGUIを強化してくるみたいです.ある種基本的な部分は成熟したと言えるのかな?
- Generalization of Actor animations
行動の一般化とのことですが,何をどのように一般化するんでしょうか? API系の変更の可能性が高いですね.
- QT 5 support
QTとはGUI開発のためのライブラリ群です. これもAPI中のgui.hh辺りの変更であると思われます.
- Import OBJ files
objファイルとは3dモデルデータの保存形式の一つです. 現状(7.4)ではdaeファイルのみのサポートなので増やしたということだと思われます.
- Support for Wind
風のシミュレーションです.それよりも球に対しての摩擦をサポートしてほしい感.
- Quadcopter simulation
ドローンのシミュレーションができるようになります. もともとなかったかな?
- Built-in video recording
スクリーンショットと同様にビデオキャプチャができるようになると思われます.
諸注意
ROSを入れている方はおそらく時間がたたないと使えないと思います. 後,サポートが2019年と7.xより短い(7.xは2021年)ため,9.0への布石感が強いですね.
またリリース後に変更点を追ってみようと思います.
Gazebo入門4
さて,今回はせっかくなので,ちょっと実戦向きなことをしてみましょう.
今回行うことは
- プラグインの作成
- シミュレーター内の写真を保存
メインはプラグインの作成になります.プラグインの作成については
を参考にしています.
さて、まずはプラグインの作成ということで,Cameraのプラグインを作りましょう.
ソースコードは以下となります.
以下に表示されるCameraPlugin.cc, CameraPlugin.hhはApache License, version 2.0 (http://www.apache.org/licenses/LICENSE-2.0) の元で公開されています.
CameraPlugin.cc
/* * Copyright (C) 2012-2016 Open Source Robotics Foundation * * Licensed under the Apache License, Version 2.0 (the "License"); * you may not use this file except in compliance with the License. * You may obtain a copy of the License at * * http://www.apache.org/licenses/LICENSE-2.0 * * Unless required by applicable law or agreed to in writing, software * distributed under the License is distributed on an "AS IS" BASIS, * WITHOUT WARRANTIES OR CONDITIONS OF ANY KIND, either express or implied. * See the License for the specific language governing permissions and * limitations under the License. * */ #ifdef _WIN32 // Ensure that Winsock2.h is included before Windows.h, which can get // pulled in by anybody (e.g., Boost). #include <Winsock2.h> #endif #include "gazebo/sensors/DepthCameraSensor.hh" #include "CameraPlugin.hh" using namespace gazebo; GZ_REGISTER_SENSOR_PLUGIN(CameraPlugin) ///////////////////////////////////////////////// CameraPlugin::CameraPlugin() : SensorPlugin(), width(0), height(0), depth(0) { } ///////////////////////////////////////////////// CameraPlugin::~CameraPlugin() { this->parentSensor.reset(); this->camera.reset(); } ///////////////////////////////////////////////// void CameraPlugin::Load(sensors::SensorPtr _sensor, sdf::ElementPtr /*_sdf*/) { if (!_sensor) gzerr << "Invalid sensor pointer.\n"; this->parentSensor = std::dynamic_pointer_cast<sensors::CameraSensor>(_sensor); if (!this->parentSensor) { gzerr << "CameraPlugin requires a CameraSensor.\n"; if (std::dynamic_pointer_cast<sensors::DepthCameraSensor>(_sensor)) gzmsg << "It is a depth camera sensor\n"; } this->camera = this->parentSensor->Camera(); if (!this->parentSensor) { gzerr << "CameraPlugin not attached to a camera sensor\n"; return; } this->width = this->camera->ImageWidth(); this->height = this->camera->ImageHeight(); this->depth = this->camera->ImageDepth(); this->format = this->camera->ImageFormat(); this->newFrameConnection = this->camera->ConnectNewImageFrame( std::bind(&CameraPlugin::OnNewFrame, this, std::placeholders::_1, std::placeholders::_2, std::placeholders::_3, std::placeholders::_4, std::placeholders::_5)); this->parentSensor->SetActive(true); } ///////////////////////////////////////////////// void CameraPlugin::OnNewFrame(const unsigned char * _image, unsigned int /*width*/, unsigned int /*_height*/, unsigned int /*_depth*/, const std::string &/*_format*/) { rendering::Camera::SaveFrame(_image, this->width, this->height, this->depth, this->format, "me.jpg"); }
CameraPlugin.hh
/* * Copyright (C) 2012-2016 Open Source Robotics Foundation * * Licensed under the Apache License, Version 2.0 (the "License"); * you may not use this file except in compliance with the License. * You may obtain a copy of the License at * * http://www.apache.org/licenses/LICENSE-2.0 * * Unless required by applicable law or agreed to in writing, software * distributed under the License is distributed on an "AS IS" BASIS, * WITHOUT WARRANTIES OR CONDITIONS OF ANY KIND, either express or implied. * See the License for the specific language governing permissions and * limitations under the License. * */ #ifndef _GAZEBO_CAMERA_PLUGIN_HH_ #define _GAZEBO_CAMERA_PLUGIN_HH_ #include <string> #include "gazebo/common/Plugin.hh" #include "gazebo/sensors/CameraSensor.hh" #include "gazebo/rendering/Camera.hh" #include "gazebo/util/system.hh" namespace gazebo { class GAZEBO_VISIBLE CameraPlugin : public SensorPlugin { public: CameraPlugin(); /// \brief Destructor public: virtual ~CameraPlugin(); public: virtual void Load(sensors::SensorPtr _sensor, sdf::ElementPtr _sdf); public: virtual void OnNewFrame(const unsigned char *_image, unsigned int _width, unsigned int _height, unsigned int _depth, const std::string &_format); protected: unsigned int width, height, depth; protected: std::string format; protected: sensors::CameraSensorPtr parentSensor; protected: rendering::CameraPtr camera; private: event::ConnectionPtr newFrameConnection; }; } #endif
さて,このプログラムはxml(あるいはworld)で定義されたCameraのフレームごとにカメラが見ている画像をカレントディレクトリにme.jpgとして保存します.
ソースコードの解説の前に動かしてみましょう.
コンパイルするために以下のCMakeLists.txtを用意してください.
CMakeLists.txt
cmake_minimum_required(VERSION 2.8 FATAL_ERROR) find_package(gazebo REQUIRED) include_directories(${GAZEBO_INCLUDE_DIRS}) link_directories(${GAZEBO_LIBRARY_DIRS}) list(APPEND CMAKE_CXX_FLAGS "${GAZEBO_CXX_FLAGS}") add_library(CameraPlugin SHARED CameraPlugin.cc) target_link_libraries(CameraPlugin ${GAZEBO_LIBRARIES})
そして次に以下のコマンドでコンパイルをします.
mkdir build cd build cmake ../ make
コンパイルに成功するとbuildの中にlibCameraPlugin.soファイルが出来上がっていると思います.
そして次のxmlファイルを用意します.名前は何でも良いです.
<sdf version='1.6'> <world name='default'> <include> <uri>model://ground_plane</uri> </include> <include> <uri>model://sun</uri> </include> <model name="camera"> <link name="link"> <gravity>false</gravity> <pose>0.05 0.05 0.05 0 0 0</pose> <inertial> <mass>0.1</mass> </inertial> <visual name="visual"> <geometry> <box> <size>0.1 0.1 0.1</size> </box> </geometry> </visual> <sensor name="camera" type="camera"> <camera> <horizontal_fov>1.047</horizontal_fov> <image> <width>320</width> <height>240</height> </image> <clip> <near>0.1</near> <far>100</far> </clip> </camera> <always_on>1</always_on> <update_rate>30</update_rate> <visualize>true</visualize> <!-- プラグインの挿入 --> <plugin name="CameraPlugin" filename="libCameraPlugin.so"/> </sensor> </link> </model> </world> </sdf>
ここまで用意をして,GAZEBO_PLUGIN_PATHの環境変数をlibCameraPlugin.soがあるディレクトリに設定をして,
gazebo <world file name> --verbose
そうすると
こんな感じの画面が起動します.
カレントディレクトリを見てみるとme.jpgというのがあると思います.
カメラの前にモデルを置くと画像も変わるかと思います.
Gazebo入門3
さて,前回は結構複雑というか,「使わねーよ.」なんて声が聞こえてきそうなちょっとニッチな感じでしたが,
話を少し戻しまして,起動した後のお話をしましょう.
まあ,GUI部分はなんとなく直感的にわかるとは思うので,ショートカットキー関連を.
このページにあります.また,Help -> HotKey Chart
でも参照することが出来ます.
ではその中からいくつか紹介します.
ESC
通常モードです.起動時のモードとなります.
r
回転モード(Rotate mode).選択したモデルを回転させることが出来ます.
t

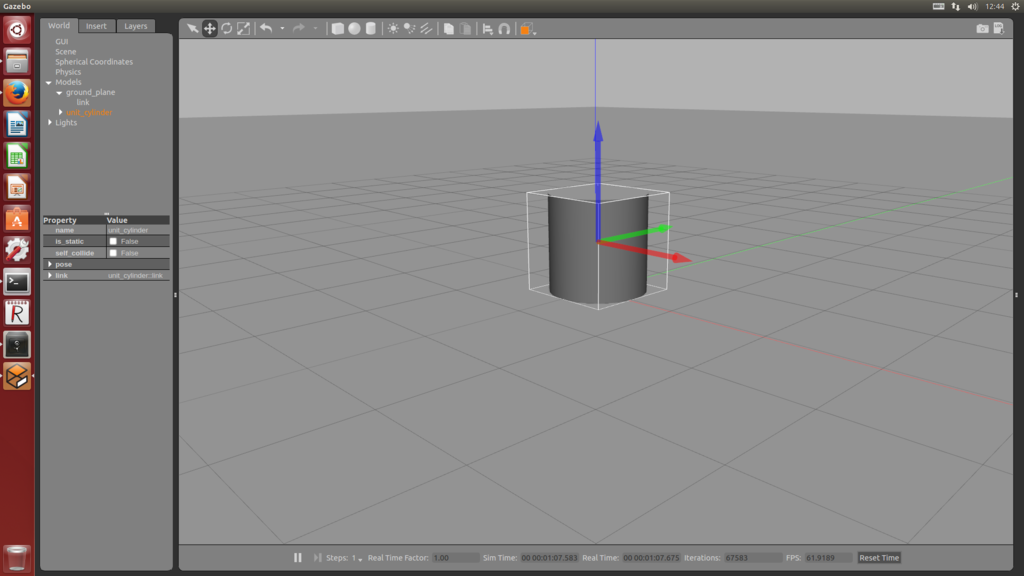

移動モード(Translation mode).選択したモデルを移動させることが出来ます.地面とかに埋めるとどっかに飛んでいったりするので注意.
s
拡大縮小モード(Scale mode)です.引き伸ばしたり,縮めたり出来ます.Shift
を押しながら拡大縮小にすると大きさの比率を一定にしつつ出来ます.

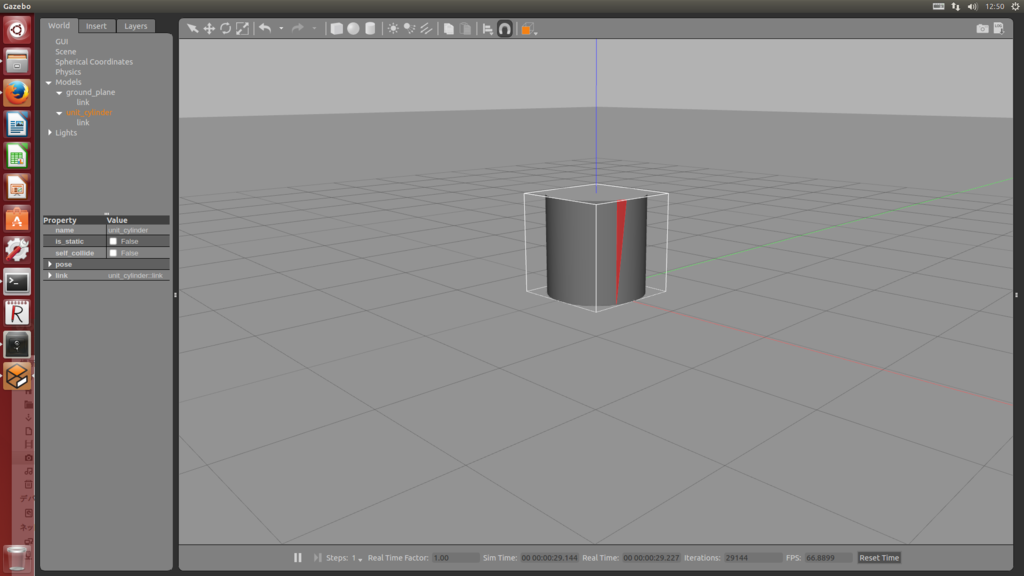

n
Snap mode らしいですが,これは何でしょうか?テクスチャが見えるのかな?ちょっとわからないのでわかる人がいたら教えてください.
Ctrl + r
worldをリセットします.モデルは初期位置に(新規に置かれた場合は置かれた位置に)行きます. シミュレーター内の時間も0秒になります.
Ctrl +Shift + r
モデルの位置をリセットします.こちらはCtrl + r
と異なり,時間は巻き戻りません.
また,端末上から
gz world -r
: ワールドリセット
gz world -t
: 時間リセット(モデルはリセットされない)
gz world -o
: モデルリセット(時間はリセットされない)
でも出来ます
これぐらいでしょうか.さっと使えるといい感じだと思います.
